描述

● 產品概述及用途

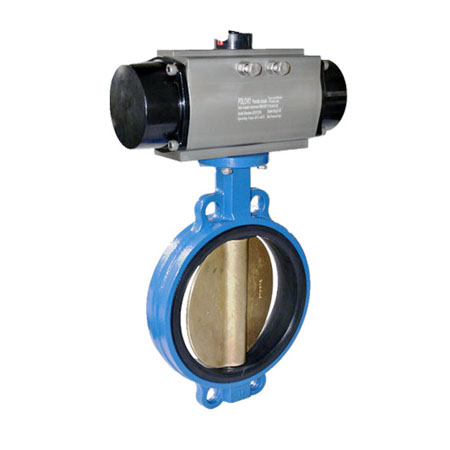

鋁青銅氣動蝶閥是由0-90度旋轉型氣動執行器和鋁青銅中線蝶閥組成。氣動蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。與電氣定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封?？蓮V泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

● 主要性能參數

氣動執行器	雙作用、單作用常閉式、單作用常開式
附件可選	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
電壓	AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公稱通徑	DN40-800mm
公稱壓力	1.0MPa~1.6MPa
適用溫度	-30~+120℃
連接方式	對夾式，法蘭式
閥體結構	A型
閥體材質	球墨鑄鐵，尼龍涂層、鋁青銅
閥板材質	球墨鑄鐵，尼龍涂層、鋁青銅
閥座襯里	EPDM、NBR、PTFE
適用介質	水、液體、氣體、油類、酸堿腐蝕性介質

● 鋁青銅氣動蝶閥尺寸圖
