描述

● 產品概述及用途

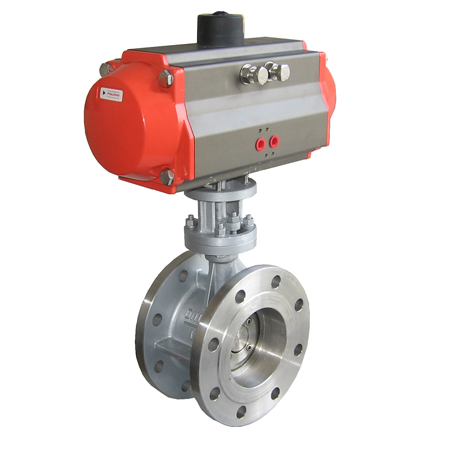

三偏心氣動法蘭蝶閥由金屬偏心蝶閥和氣動執行器組合而成，通過配套相應的氣動附件，可實現開關量和模擬量調節式兩種控制方式。金屬偏心蝶閥閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無摩擦，去除了磨損和泄漏的可能性。

● 特點與標準

高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接?；Q性好

● 主要性能參數

氣動執行器： 雙作用、單作用常閉式、單作用常開式
附件可選： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
電壓 ：AC220V AC110V AC380V、DC12V、 DC24V 、DC110V
公稱通徑： DN10-1000mm
公稱壓力： PN1.0MPa、PN1.6MPa
適用溫度 ：三偏心硬密封：-30-425度
連接方式 ：法蘭式，對夾式（可選）
閥體結構： 三偏心
閥體材質 ：球墨鑄鐵，鑄鋼，304，316，316L
閥板材質 ：球墨鑄鐵，鑄鋼，304，316，316L
閥座襯里 ：PTFE、石墨等
適用介質： 水、液體、氣體、油類、酸堿腐蝕性介質

●?尺寸圖紙
